Nigeria - Techo plano de 80 kWp

Descripción general del proyecto

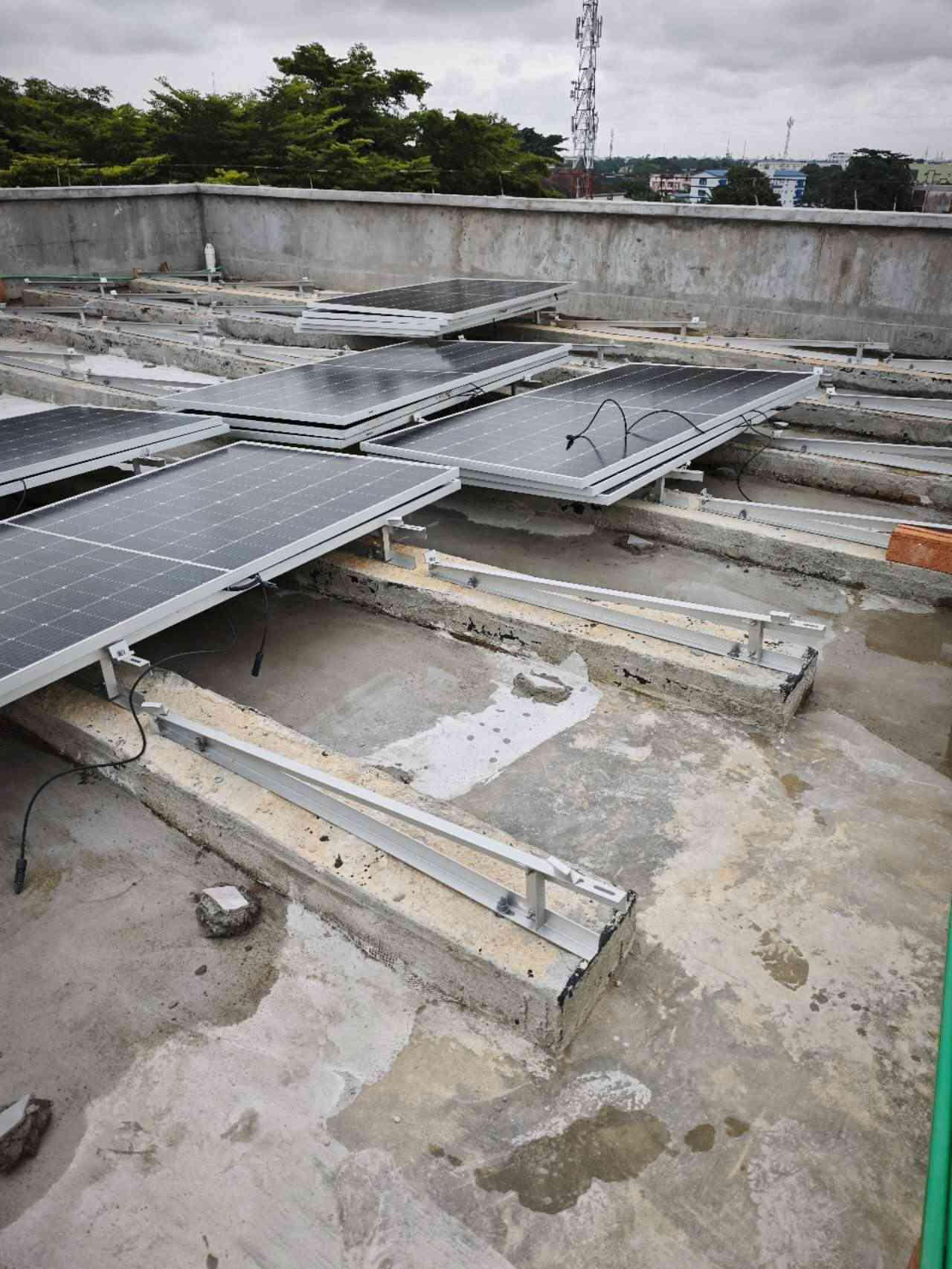

Este proyecto solar de 80 kWp para tejados planos en Nigeria utiliza una robusta estructura de montaje triangular anclada a bloques de hormigón lastrados a medida. Esta solución está diseñada específicamente para proporcionar estabilidad estructural y durabilidad a largo plazo en tejados comerciales o industriales, garantizando un alto rendimiento energético y protegiendo la integridad del edificio.

El desafío

• Mantenimiento de la impermeabilización e integridad del techo: El uso de bloques de hormigón es una excelente solución para prevenir filtraciones en el techo, pero estos bloques pueden causar problemas si no se gestionan adecuadamente. Pueden acumular agua debajo, formando charcos que provocan la degradación de la superficie. Además, la vibración de la estructura durante vientos fuertes puede desgastar la membrana impermeabilizante del techo (por ejemplo, betún o EPDM), lo que ocasiona daños a largo plazo.
• Gestión de obstrucciones en el tejado: Las azoteas suelen contar con unidades de climatización, tuberías de drenaje, rejillas de ventilación y vías de evacuación en caso de incendio. El reto consiste en optimizar la disposición del sistema de 80 kWp para maximizar el número de módulos, garantizando al mismo tiempo que el flujo de viento no se vea obstruido por estos obstáculos (que pueden generar peligrosos vórtices de viento) y que se mantenga el acceso para el mantenimiento de la azotea.
• Gestión de la fuerza de sustentación del viento y los efectos de "vela": Dado que el conjunto de paneles solares actúa como una gran vela plana, la fuerza del viento puede ser inmensa. El sistema debe contar con suficiente lastre (el peso de los bloques de hormigón) para evitar que todo el conjunto se desplace o se levante durante una tormenta. Sin embargo, un peso excesivo podría superar la carga muerta máxima permitida para la estructura del techo del edificio. Lograr el equilibrio entre estos dos extremos —un peso suficiente para garantizar la seguridad, pero lo suficientemente ligero para no exceder los límites estructurales— es el principal desafío de ingeniería.

Nuestra solución

Para abordar los desafíos específicos del proyecto de instalación en azotea de 80 kWp en Nigeria, hemos implementado una solución de montaje triangular de alto rendimiento con orientación horizontal. Este enfoque optimiza la estabilidad estructural a la vez que maximiza la producción de energía por metro cuadrado de superficie de azotea.

Cada módulo solar individual está sostenido por dos marcos triangulares independientes de aleación de aluminio de alta calidad.

El resultado y el impacto
