Nigeria - Minirredes solares de 120 kWp

Descripción general del proyecto

Este proyecto de minirred solar terrestre de 120 kWp se instaló con éxito en Nigeria, África Occidental, proporcionando electricidad limpia y fiable para la electrificación de comunidades rurales. Ubicado en un terreno ondulado y con pendiente, el proyecto utilizó un sistema de montaje en tierra altamente adaptable, equipado con postes telescópicos de altura regulable. Este diseño permitió una rápida nivelación vertical en pendientes multidireccionales sin necesidad de costosos y laboriosos trabajos de nivelación o movimiento de tierras.

El desafío

• Topografía compleja y terreno irregular: El emplazamiento del proyecto en Nigeria presentaba un terreno ondulado natural con pendientes multidireccionales y fuertes variaciones en la elevación del suelo. Los sistemas de montaje estándar con columnas fijas no eran capaces de mantener un plano uniforme del conjunto fotovoltaico sobre la superficie irregular sin desalineación estructural.
• Gastos generales excesivos de movimiento de tierras y nivelación civil: La nivelación y excavación convencionales habrían supuesto enormes costes de ingeniería civil y prolongado considerablemente el plazo de construcción. Además, el despliegue de maquinaria pesada para nivelar el terreno en una zona remota de África Occidental, aislada de una minirred eléctrica, resultaba prohibitivo en términos de costes.
• Requisitos de alineación de la matriz y rendimiento del sistema: Para garantizar un rendimiento solar óptimo para la minirred de 120 kWp, todas las filas de módulos fotovoltaicos debían mantener un ángulo de inclinación constante y un perfil visual uniforme a pesar del terreno irregular.

Nuestra solución

1. Postes telescópicos ajustables en altura: Se incorporaron mecanismos de ajuste vertical de los postes (con un rango de ajuste de hasta ±150 mm) directamente en el diseño de las columnas de soporte. Esto permitió a los equipos de instalación nivelar las vigas y rieles de soporte del conjunto sobre las variaciones naturales de la pendiente y los contornos irregulares del terreno en tiempo real, evitando por completo las costosas excavaciones y movimientos de tierra en altura.

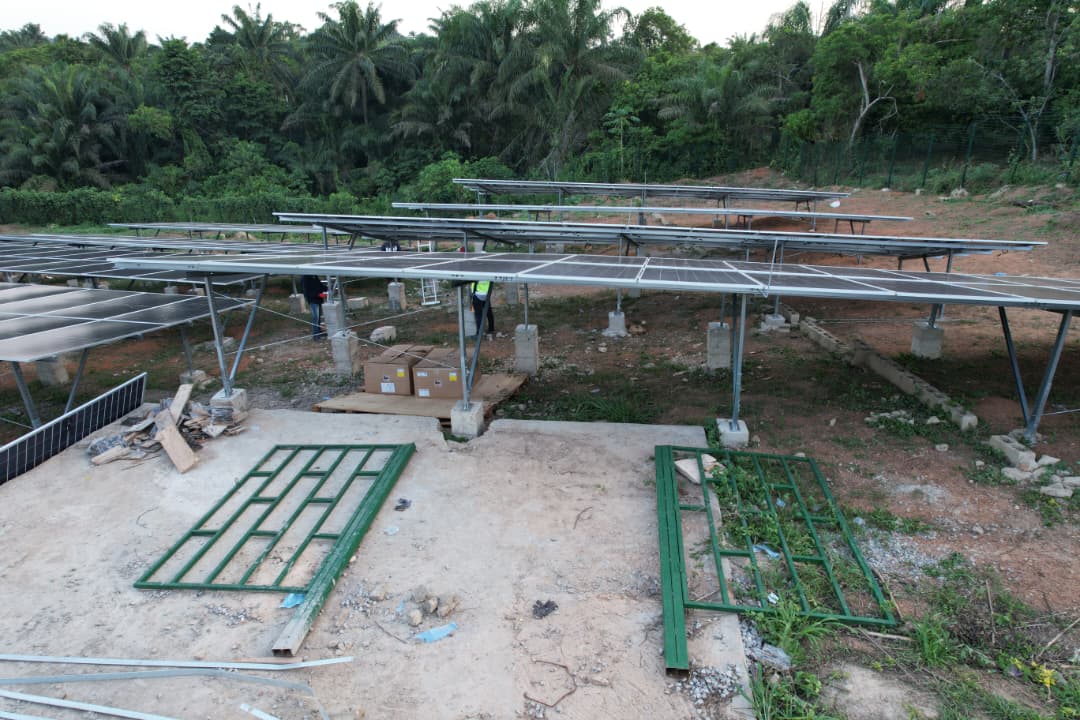

2. Sistema de cimentación con pedestales de hormigón elevados: El conjunto de soportes de suelo se ancló mediante pilares de hormigón elevados construidos in situ. Elevar las conexiones de acero de la base de forma segura por encima de la humedad del suelo y la acumulación de agua de lluvia estacional reduce los riesgos de corrosión a largo plazo durante la temporada de lluvias tropicales de África Occidental, a la vez que proporciona una sólida estabilidad a la cimentación.

3. Protección anticorrosión mediante galvanizado en caliente de grado tropical: Todos los elementos estructurales principales de acero fueron tratados con galvanizado en caliente de alta resistencia (HDG) conforme a la norma ISO 1461 (espesor medio del recubrimiento ≥65 µm). Este tratamiento proporciona la máxima resistencia ambiental frente a la alta humedad, la intensa radiación UV y los ciclos de lluvias torrenciales durante una vida útil de diseño de 25 años.

4. Arquitectura modular preensamblada en fábrica: Para simplificar la logística en zonas remotas sin acceso a la red eléctrica en Nigeria, los componentes se entregaron en kits modulares preensamblados con herrajes de conexión atornillados estandarizados. Esto eliminó los cortes en obra y las soldaduras in situ, minimizó la dependencia de la mano de obra local y acortó significativamente los plazos generales de construcción y puesta en marcha.

El resultado y el impacto
